Оборудование для создания биоактивных или биоинертных покрытий на имплантатах

Формирование покрытий на титановых имплантатах выполняется с использованием разработанной установки микродугового оксидирования с импульсным источником питания в электролитах на основе растворов фосфорной кислоты, фосфатов кальция и, при необходимости, других добавок. Формирование покрытий на сплавах титана позволяет получить пористые кальций-фосфатные или оксидные покрытия, обладающие высокой адгезионной прочностью и ускоряющие остеоинтеграцию.

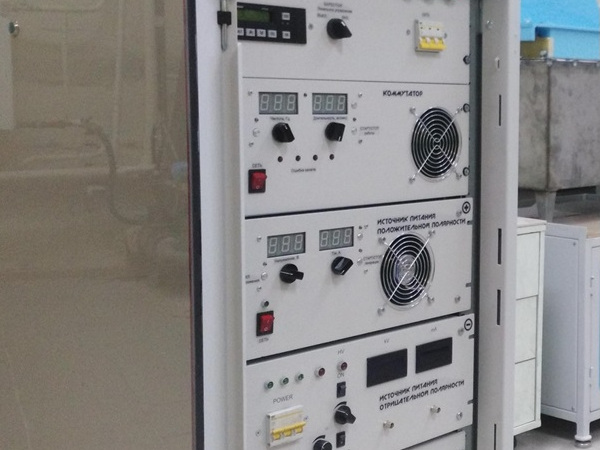

Параметры генератора

  • Напряжение 5-500 В или 10-1000 В
  • Импульсный режим
  • Режим постоянного тока/напряжения
  • Ток до 700 А, 1400 А или 2800 А
  • Регулировка частоты
  • Регулировка длительности
  • Средняя мощность до 20 кВт
  • Мгновенная мощность до 2800 кВт

Биоинертные покрытия

  • Толщина 0,5-5,0 мкм
  • Шероховатость Ra = 0,7-1,0 мкм
  • Адгезионная прочность min 30 Мпа

Биоактивные кальций-фосфатные покрытия

  • Толщина 5-40 мкм
  • Пористость 35-80%
  • Шероховатость Ra = 2-5 мкм
  • Адгезионная прочность min 20 МПа
  • Ca/P 0,5-1,0
