Высокоадгезионные износостойкие композитные покрытия на титане

Предложена инновационная технология синтеза металл-матричных композитов с преимущественным содержанием TiB₂ в качестве армирующей фазы. Формирование покрытия достигается обработкой электронным пучком (микросекундной длительности) поверхности титана, предварительно модифицированной борсодержащими и боридобразующей пленками (Рис. 1а).

• Повышение свойств: Твердость синтезированного покрытия увеличивается в 3 раза, а износостойкость — более чем в 5 раз по сравнению с исходной титановой подложкой.
• Микроструктура: Полученный слой представляет собой наноструктурированный композит, где твердые частицы боридов титана обеспечивают высокую твердость, а частицы пластичного титана действуют как твердая смазка, повышая износостойкость.
• Ключевое преимущество: Уникальная технология формирования покрытия in-situ гарантирует высокие адгезионные свойства.

Данные покрытия важны для увеличения срока службы деталей из титана и его сплавов, подвергающихся трению, скольжению и абразивному воздействию.

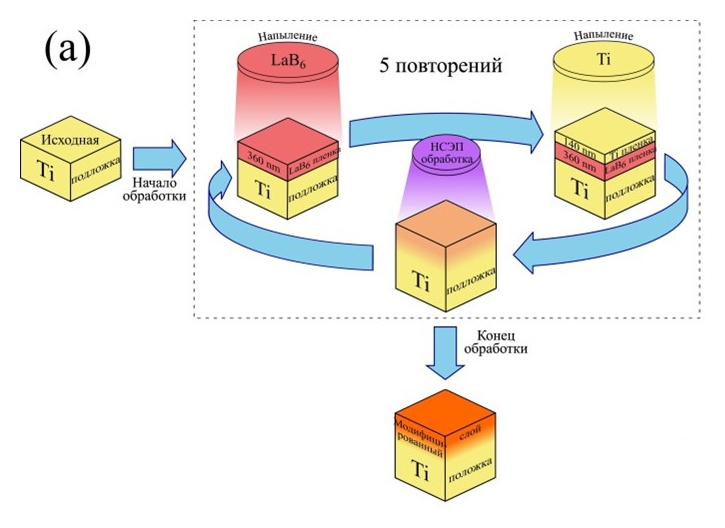

Рисунок 1a. Технология формирования.

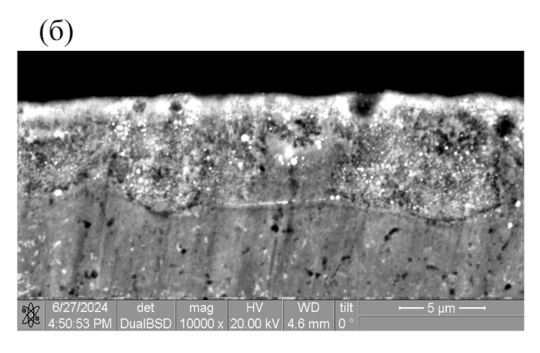

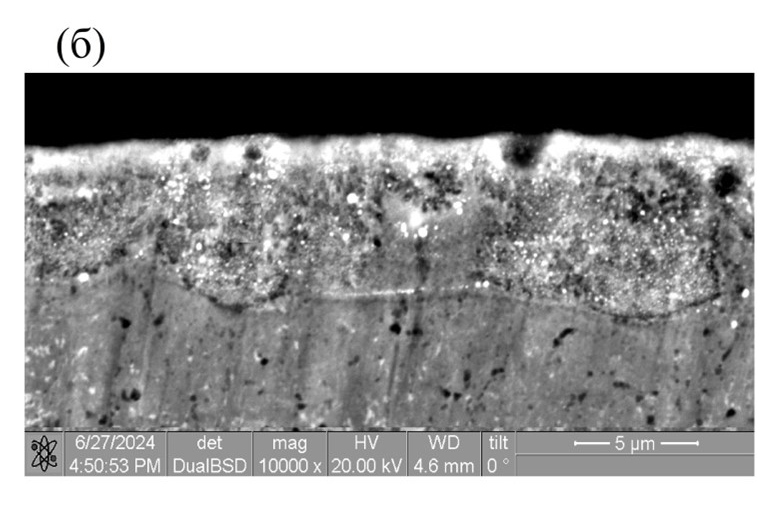

Рисунок 1б. высокоадгезионное твердое износостойкое композитное покрытие на поверхности титана в разрезе

Уровень готовности технологии (УГТ): УГТ-3
